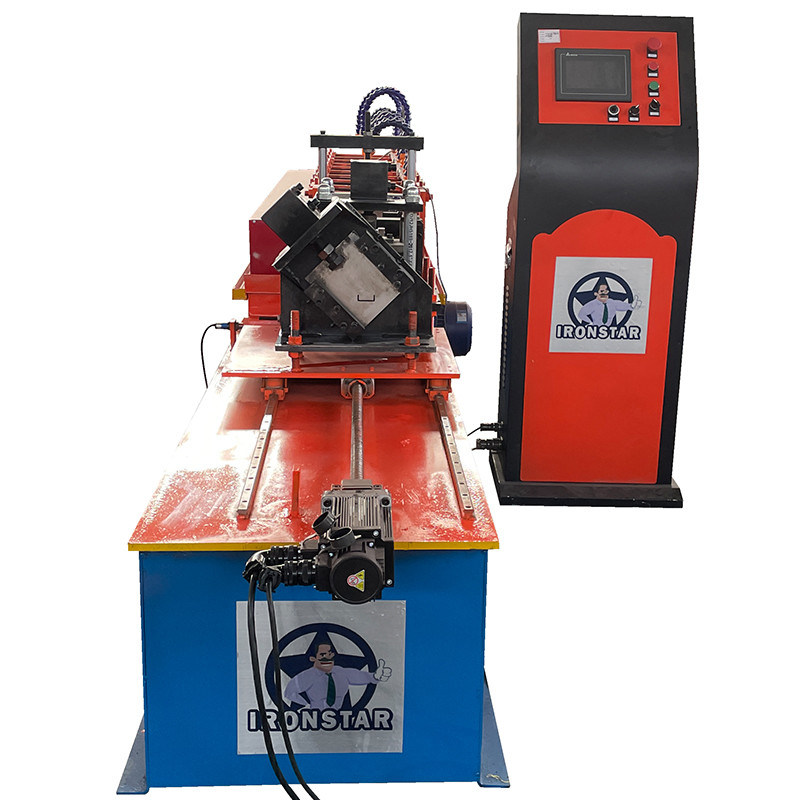

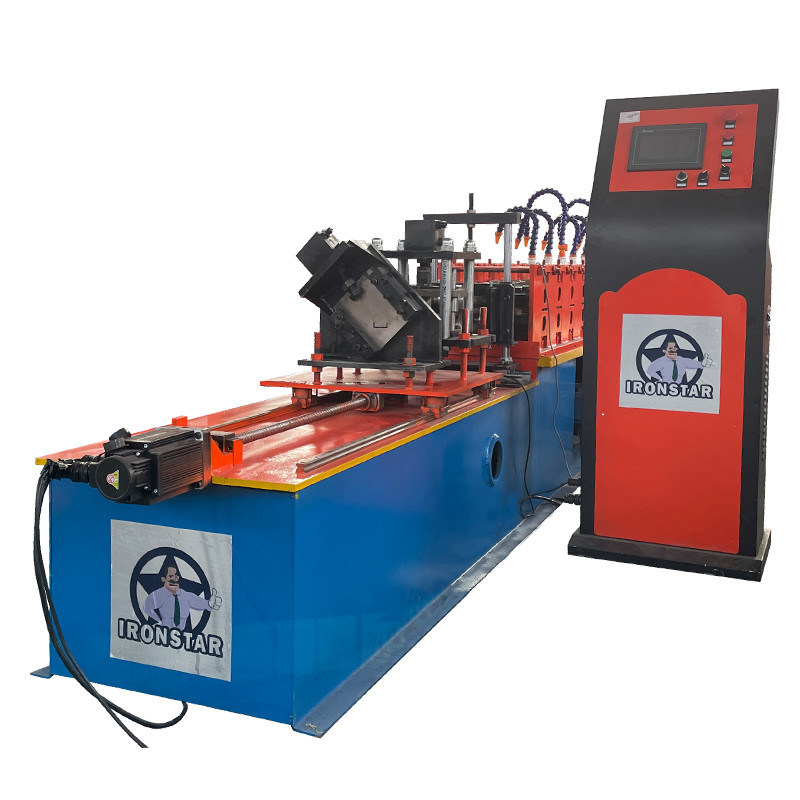

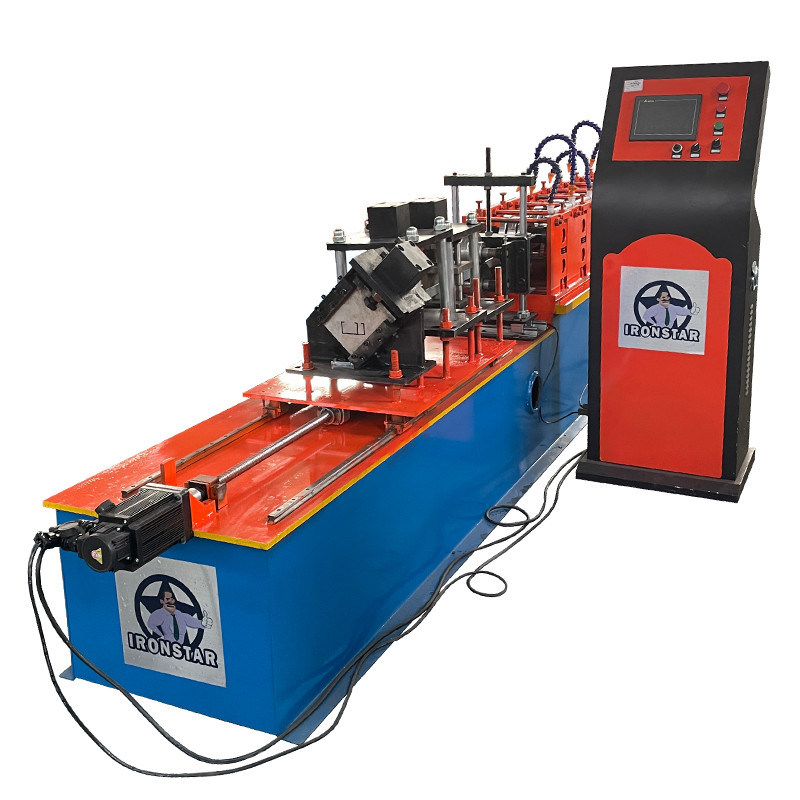

“Servo Motor Driven 2‑in‑1 Double Rows Stud Roll Forming Machine For 49mm & 69mm Drywall Steel Stud Profiles”

√ সার্ভো মোটর চালিত ২-ইন-১ ডাবল সারি স্টাড রোল ফর্মিং মেশিন ৪৯ মিমি এবং ৬৯ মিমি ড্রাইওয়াল স্টিল স্টাড প্রোফাইলের জন্য

  • কাঁচামাল
    গ্যালভানাইজড স্টিল
  • ওয়ারেন্টি
    3 বছর
  • রপ্তানি বন্দর
    তিয়ানজিন বন্দর
  • পরিশোধের শর্ত
    T/T, L/C, D/A, D/P
  • ধারক
    20 ফুট ধারক
  • কর্মদিবস
    40 কার্যদিবস
  • উৎপত্তি স্থল
    চীন
  • পরিচিতিমুলক নাম
    IRONSTAR
  • সাক্ষ্যদান
    CE
  • মডেল নম্বার
    কাস্টমাইজড
  • ন্যূনতম চাহিদার পরিমাণ
    1 সেট
  • মূল্য
    As Drawing
  • প্যাকেজিং বিবরণ
    Tarpaulins এবং কাঠের কেস
  • ডেলিভারি সময়
    30-50 দিন
  • পরিশোধের শর্ত
    টি/টি, এল/সি
  • যোগানের ক্ষমতা
    10 সেট/মাস

√ সার্ভো মোটর চালিত ২-ইন-১ ডাবল সারি স্টাড রোল ফর্মিং মেশিন ৪৯ মিমি এবং ৬৯ মিমি ড্রাইওয়াল স্টিল স্টাড প্রোফাইলের জন্য

সি চ্যানেল রোল ফর্মিং মেশিন অনেক দেশে জনপ্রিয়ভাবে বিক্রি হয়, সাধারণ পুরুত্ব ০.৩-০.৬ মিমি, সাধারণ গতি ১০-২০ মি/মিনিট, সার্ভো মোটর সহ গতি সর্বোচ্চ ৩০-৫০ মি/মিনিট পর্যন্ত পৌঁছাতে পারে, আমরা ইরাক, মিশর, সংযুক্ত আরব আমিরাত, চিলি, জাম্বিয়া ইত্যাদিতে এই ধরনের অনেক মেশিন বিক্রি করি



সি স্টাড রোল ফর্মিং মেশিন | সিডি রোল ফর্মিং মেশিন | সি চ্যানেল রোল ফর্মিং মেশিন

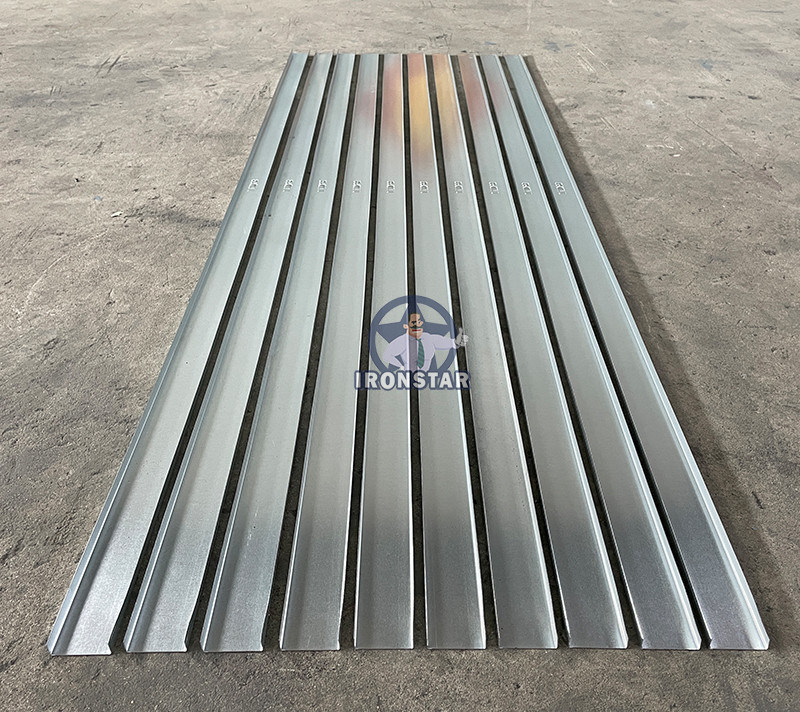

পণ্য প্রদর্শন - ৬৯ মিমি সি চ্যানেল পণ্য

C channel roll forming machine
C channel roll forming machine 1

সি চ্যানেল পণ্যের ভিডিও প্রদর্শন































সি চ্যানেল রোল ফর্মিং মেশিনের কাজের ভিডিও

























































পণ্য প্রদর্শন - ৪৯ মিমি সি চ্যানেল পণ্য

C channel roll forming machine 1
C channel roll forming machine 2

সি চ্যানেল রোল ফর্মিং মেশিনের কাজের ভিডিও











































সি চ্যানেল রোল ফর্মিং মেশিনের কাজের প্রবাহ

ডিকয়লার-রোল ফর্মিং মেশিন-পিএলসি কন্ট্রোল বক্স-হাইড্রোলিক কাটার-রান আউট টেবিল

roll forming machine work flow















সি চ্যানেল রোল ফর্মিং মেশিনের ব্যাস

না

ধরণ

স্পেসিফিকেশন

কাঁচামাল ধরণ গ্যালভানাইজড স্টিল
ফিডিং প্রস্থ গ্রাহকের অঙ্কন অনুযায়ী
পুরুত্ব ০.৮৫ মিমি

ডিকয়লার অপারেশন ম্যানুয়াল
ওজন ক্ষমতা ৩ টন

প্রধান বডি রোলার স্টেশন ১২ সারি
শ্যাফটের ব্যাস ৫৫ মিমি
শ্যাফটের উপাদান ৪৫# সাথে ০.০৫ মিমি ক্রোম
রোলার উপাদান ৪৫# সাথে ০.০৫ মিমি ক্রোম
ফ্রেম স্টিল প্লেট ওয়েল্ডিং
ফ্রেমের পুরুত্ব ১৬ মিমি
মেশিনের আকার প্রায় ৫.৫*০.৮*১ মি
মেশিনের ওজন প্রায় ১.৮ টন
মেশিনের রঙ গ্রাহকের প্রয়োজন অনুযায়ী
অপারেশন হাইড্রোলিক স্বয়ংক্রিয়
কাজের গতি সাধারণ গতি ৩০-৫০ মি/মিনিট
কাটার কঠিনতা ৫০-৬৫ এইচআরসি
কাটিং টলারেন্স ± ১ মিমি
উপাদান ক্রোম ১২
অপারেট হাইড্রোলিক কাটিং
পাওয়ার ড্রাইভিং ওয়ে চেইন ১ ইঞ্চি
প্রধান মোটর ৪ কিলোওয়াট
কাটারের জন্য পাম্প মোটর ৪ কিলোওয়াট
ভোল্টেজ ৩৮০V/৫০HZ, ৩ ফেজ বা গ্রাহকের অনুরোধ অনুযায়ী

কন্ট্রোল বক্স ইলেকট্রিক বক্স পিএলসি কন্ট্রোল সিস্টেম, ইনভার্টার
স্ক্রিন টাচেবল স্ক্রিন
পিএলসি ব্র্যান্ড ডেল্টা তাইওয়ানে তৈরি
ইনভার্টার ব্র্যান্ড ডেল্টা তাইওয়ানে তৈরি বা এসএজে
ভাষা চীনা এবং ইংরেজি বা গ্রাহকের অনুরোধ অনুযায়ী
স্ট্যাকার অপারেশন ম্যানুয়াল
দৈর্ঘ্য ২-৩ মি















পণ্য প্রদর্শন

QQ截图20210608132755















ফিডার ডিকয়লার

3T MANUAL (2)

এটি স্টিলের কয়েল দাঁড় করানোর জন্য এবং আনকয়েল করার জন্য ব্যবহৃত হয়, তাদের স্থিতিশীলভাবে কাজ করতে রাখে

লোডিং ক্ষমতা: ৩ টন

কয়েলের অভ্যন্তরীণ আকার: ৪৭০-৫৩০ মিমি

কাজের ধরণ: ম্যানুয়াল অপারেশন

রঙ: গ্রাহকের অনুরোধ অনুযায়ী

















রোল ফর্মিং মেশিন

রোলার উপাদান: ৪৫# স্টিল সাথে ০.০৫ মিমি ক্রোম

রোলার পৃষ্ঠ পালিশ করা, হার্ড প্লেটিং ডিলিং

পালিশ করা পৃষ্ঠ এবং ছাঁচের উপর তাপ চিকিত্সা ছাঁচনির্মাণ প্লেটের পৃষ্ঠকে মসৃণ রাখতে পারে এবং স্ট্যাম্পিং করার সময় সহজে দাগযুক্ত হবে না

C channel roll forming machine
C channel roll forming machine
C channel roll forming machine 1
u channel roll forming machine 3
u channel roll forming machine 2
u channel roll forming machine 4
u channel roll forming machine 1















মেশিন কাটার

এটি মাত্রা নির্ধারণ এবং লক্ষ্য পণ্য কাটার জন্য হাইড্রোলিক ড্রাইভ এবং স্বয়ংক্রিয় অবস্থান গ্রহণ করে।

ব্লেডের উপাদান: ক্রোম ১২, কোয়েঞ্চিং ট্রিটমেন্ট

C channel roll forming machine 1















একটি মেশিনে কীভাবে আকার পরিবর্তন করবেন?











































ফিডিং টেবিল

IMG_2858_副本1

তৈরি এবং প্রক্রিয়াকরণের জন্য সৈকতের মাধ্যমে কাঁচামাল (স্টিল প্লেট) প্রবেশ করান

এটি কয়েল সোজা এবং আউটপুট পণ্যগুলি পরিপাটি, সমান্তরাল নিশ্চিত করতে পারে

















এমবস রোলার

IMG_2862

পণ্যের উপর এমবস রোলার এমবসিং স্পট

এটি গ্রাহকের প্রয়োজন অনুযায়ী কাস্টম এমবস রোলার তৈরি করতে পারে

















পণ্যের উপর ছিদ্র পাঞ্চ করা

কাটারের আগে মেশিনে পাঞ্চার ছাঁচ অবস্থিত

এটি গ্রাহকের প্রয়োজন অনুযায়ী ছিদ্র পাঞ্চ করতে পারে, সাধারণ গ্রাহক এইচ ছিদ্র বা গোলাকার ছিদ্র বেছে নেয়

ছিদ্র সমতল পৃষ্ঠে পাঞ্চ করতে হবে, বিভিন্ন পণ্যে সাধারণ, এর স্থানীয় অবস্থান একই নয়

IMG_2863
IMG_2550-1
IMG_9733_副本
IMG_2550-1_副本















পণ্যের উপর লোগো পাঞ্চ করা

কাটারের আগে মেশিনে পাঞ্চার ছাঁচ অবস্থিত

এটি গ্রাহকের প্রয়োজন অনুযায়ী লোগো পাঞ্চ করতে পারে, লোগো ডিজিটাল সংখ্যা বা ছবি হতে পারে

লোগো সমতল পৃষ্ঠে পাঞ্চ করতে হবে, বিভিন্ন পণ্যে সাধারণ, এর স্থানীয় অবস্থান একই নয়

IMG_2863
IMG_6882















কন্ট্রোল বক্স


ডিটেল পিএলসি কন্ট্রোল সিস্টেম

লক্ষ্য টুকরার দৈর্ঘ্য সামঞ্জস্যযোগ্য এবং সংখ্যাসূচক

দুইটি মোড পরিচালনা: স্বয়ংক্রিয় এবং ম্যানুয়াল টাইপ

বাটন প্রেস এবং স্ক্রিন টাচ পরিচালনা, সহজে পরিচালনা

ভাষা: চীনা এবং ইংরেজি বা গ্রাহকের প্রয়োজন অনুযায়ী

















হাইড্রোলিক তেল পাম্প


হাইড্রোলিক তেল হাইড্রোলিক তেল ট্যাঙ্কে প্রবেশ করে

পাম্প মোটর কাটারকে কাজ করতে চালিত করে

মোটর পাওয়ার: ৩ কিলোওয়াট

হাইড্রোলিক তেল: ৪৬# তেল

যোগ করার ক্ষমতা: বাক্সের ক্ষমতার ৩/৪ তেল যোগ করুন

তেলের চাপ: ৮-১০ এমপিএ

















রিসিভিং টেবিল


দৈর্ঘ্য: সাধারণ ২-৩ মি

পরিচালনা: ম্যানুয়াল কাজ

সমাপ্ত টুকরা সংগ্রহ করতে ব্যবহৃত হয়

টুকরা স্থানান্তর করার জন্য সাপোর্ট রোলার

ফর্কলিফ্ট দ্বারা প্যানেল সহজে সরানো যায়

















গ্রাহকের জন্য বিনামূল্যে খুচরা যন্ত্রাংশ

QQ截图20211229161100















প্যাকিং ও পেমেন্ট ও সার্ভিস

১)। প্যাকিং পদ্ধতি: নগ্ন, বিক্রেতা সরঞ্জাম আর্দ্রতা-প্রমাণ, ক্ষয়-প্রতিরোধী এবং পরিবহনের সময় ক্ষতিগ্রস্ত হবে না তা নিশ্চিত করবে।

২)। পেমেন্ট টার্ম: মোট চুক্তি মূল্যের ৩০% টি/টি দ্বারা পরিশোধ করা হবে, শেষ ৭০% ক্রেতা দ্বারা বিক্রেতার কারখানায় পরিদর্শনের পর টি/টি দ্বারা পরিশোধ করা হবে ডেলিভারির আগে।

৩)। ডেলিভারি সময়: বিক্রেতা নিশ্চিত করে যে সরঞ্জামগুলি চালানের জন্য প্রস্তুত থাকবে৪০ কার্যদিবস আমানত প্রাপ্তির পর।

৪)। সার্ভিস: আপনার প্রয়োজন হলে আমরা মেশিন ঠিক করার জন্য আপনার দেশে টেকনিশিয়ান পাঠাতে পারি। ক্রেতাকে সমস্ত খরচ বহন করতে হবে, যার মধ্যে রয়েছে: ভিসা, রাউন্ড ট্রিপ টিকিট, আবাসন, প্রতিদিন ১২০ মার্কিন ডলার বেতন।

৫)। ওয়ারেন্টি: ৩৬ মাস ওয়ারেন্টির সময়, প্রতিস্থাপনযোগ্য যন্ত্রাংশ বিনামূল্যে, তবে ক্রেতাদের শিপিং ফি দিতে হবে।

৬)। প্যাকেজ: একটি সম্পূর্ণ সরঞ্জামের জন্য একটি ২০ ফুট কন্টেইনার প্রয়োজন হবে।















সার্টিফিকেট সিই ও আইএসও৯০০১
